Perlindungan Minyak Bumi, Gas Alam, dan Ladang Minyak

Proteksi katodik merupakan teknologi yang mencegah korosi logam melalui prinsip elektrokimia dan banyak digunakan pada fasilitas logam seperti jaringan pipa, tangki penyimpanan dan derange di industri minyak dan gas. Prinsip intinya adalah: melalui arus eksternal atau anoda korban, struktur logam yang dilindungi menjadi katoda sel elektrokimia, menekan reaksi oksidasi (korosi) pada permukaan logam, sehingga memperpanjang masa pakai peralatan.

Proteksi katodik yang umum digunakan di bidang minyak bumi, gas alam, dan ladang minyak dibagi menjadi dua jenis: proteksi katodik anoda korban dan proteksi katodik arus terkesan.

Perlindungan katodik anoda korban:

• Prinsip: Logam dengan potensial lebih negatif (seperti paduan seng, aluminium, dan magnesium) digunakan sebagai anoda dan dihubungkan ke logam untuk dilindungi. Melalui korosinya sendiri, ia memberikan arus pelindung untuk struktur logam.
• Fitur:

1. Ini tidak memerlukan pasokan listrik eksternal dan cocok untuk area terpencil atau-bebas listrik (seperti jaringan pipa-tunggal dan tangki penyimpanan kecil).
2. Mudah dipasang dan biaya perawatannya rendah, namun anoda perlu diganti secara berkala setelah dikonsumsi.

Proteksi katodik arus yang terkesan:

• Prinsip:Melalui sumber daya eksternal seperti penyearah transformator, arus katodik dialirkan ke logam yang dilindungi untuk melawan arus korosi. Sistem ini mencakup anoda tambahan (seperti besi cor silikon tinggi, grafit), elektroda referensi (untuk memantau potensi), dan peralatan catu daya.
• Fitur:

1. Ia memiliki jangkauan perlindungan yang luas dan keluaran arus yang dapat disesuaikan, sehingga cocok untuk skenario kompleks seperti pipa{0}}jarak jauh dan kelompok tangki besar.
2. Diperlukan pasokan listrik yang stabil (baik listrik utama atau tenaga surya). Investasi awal relatif tinggi, namun-biaya jangka panjangnya dapat dikendalikan.

• Komposisi:

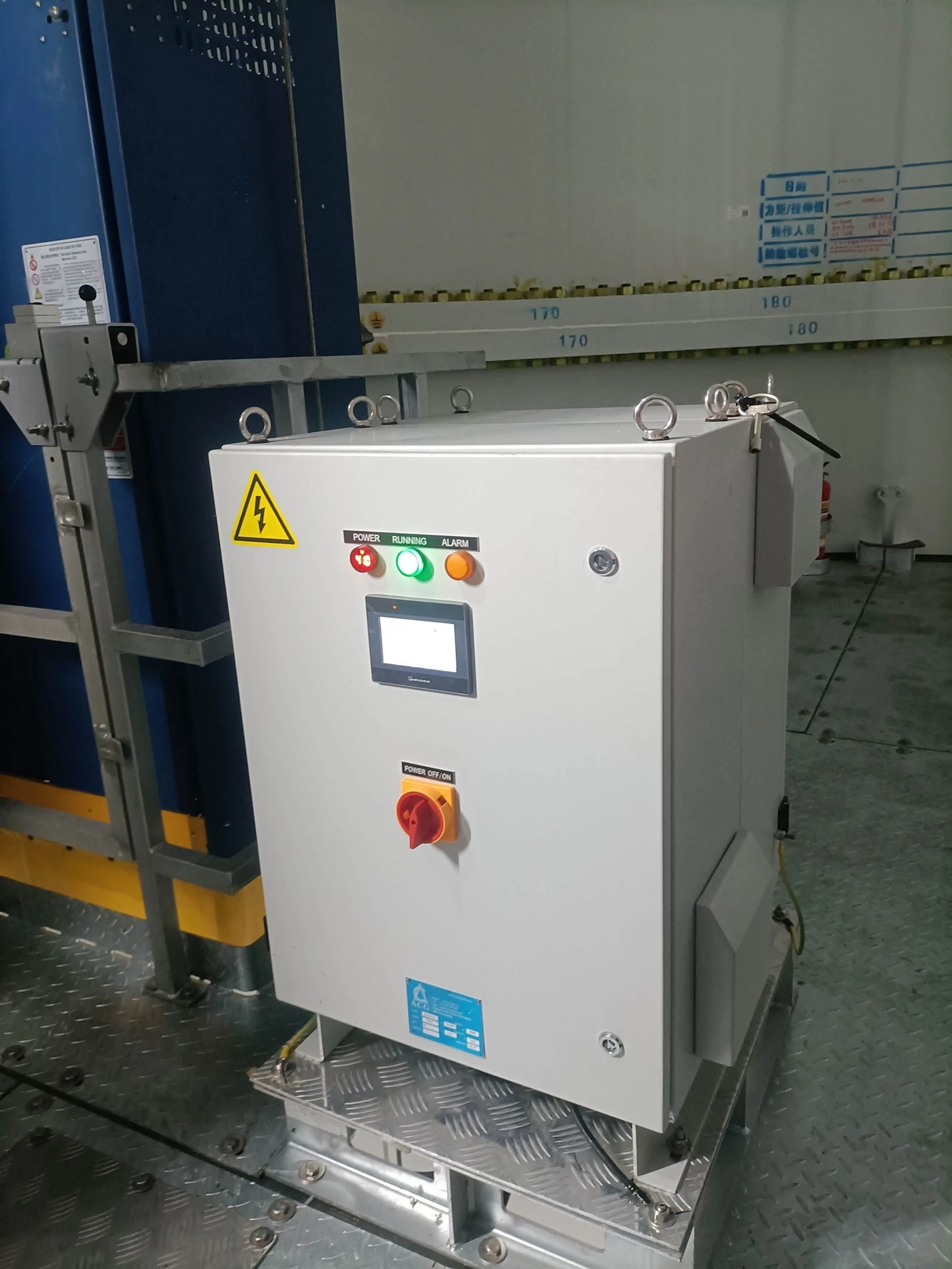

1. Penyearah transformator

Penyearah transformator secara tepat mengontrol arus dan tegangan keluaran untuk memberikan arus polarisasi katodik yang stabil untuk logam yang dilindungi, menjaga potensinya dalam kisaran-tahan korosi dan aman.

2. Tempat tidur dasar anoda:

Fungsi anoda bantu adalah untuk mentransfer keluaran arus searah melalui catu daya arus searah dari medium ke struktur logam yang dilindungi.

3. Elektroda referensi:

• Elektroda referensi untuk pengukuran: Memantau potensi struktur yang dilindungi.
• Elektroda referensi kontrol: Ini memberikan sinyal kontrol untuk penyearah transformator yang dikontrol secara otomatis untuk menyesuaikan arus keluaran, memastikan bahwa struktur yang dilindungi selalu dalam kondisi perlindungan yang baik.

4. Sistem Pemantauan:

Transmisi-waktu nyata dari data potensial dan terkini untuk memperingatkan risiko korosi yang tidak normal.
